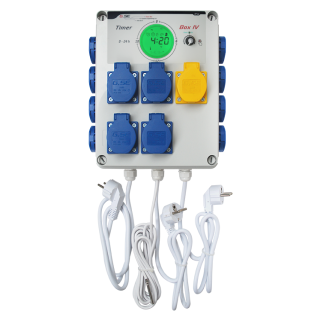

GSE Timer Box IV 12x 600W (3x Schuko): Industrielle Schaltsicherheit für Multi-Light-Systeme – Null Kontaktabbrand, synchrones Timing und intelligentes Temperaturmanagement
Beim gleichzeitigen Zünden mehrerer Pflanzenleuchten – ob konventionelle HPS/MH-Vorschaltgeräte oder moderne Schaltnetzteile großformatiger LED-Cluster – treten im Millisekundenbereich gewaltige Einschaltstromspitzen (Inrush Currents) auf. Diese Spitzen können den Nennstrom um das 20- bis 50-Fache übersteigen. Handelsübliche digitale oder analoge Zeitschaltuhren aus dem Baumarkt sind für rein ohmsche Haushaltslasten ausgelegt: Ihre feinen Schaltkontakte werden durch die extremen Lichtbögen beim Schaltvorgang mikroskopisch verschweißt („Relais-Kleben“). Das Licht bleibt in der Dunkelphase unbemerkt eingeschaltet. Die Folge ist eine Zerstörung der Photoperiode, hormoneller Schock, irreversible Zwitterbildung der Pflanzen oder im schlimmsten Fall ein Kabel- und Schwelbrand.
Die GSE Timer Box IV 12x 600W mit 3x Schukostecker von G-Systems Engineering eliminiert dieses Risiko durch eine kompromisslose Schütz-Architektur. Das Herzstück der Schaltanlage bilden industrielle Hochleistungsschütze, die den Laststromkreis vollständig von der mechanischen Grässlin-Zeitschaltuhr entkoppeln. Die Zeitschaltuhr steuert lediglich die stromarme Erregerspule des Schützes an, während die massiven Wolfram-Silber-Schaltkontakte des Schützes Lasten von bis zu 7.200 Watt induktiver Leistung mühelos schließen und trennen. Dank der Aufteilung auf drei separate 230V-Schuko-Netzkabel lässt sich das System flexibel auf drei getrennte 16A-Sicherungsautomaten im Hausnetz verteilen – ganz ohne aufwendige Starkstrominstallation. Eine integrierte, antizyklisch schaltende Heizungssteckdose sorgt zudem für eine stabile Temperaturführung während der Nachtphase.
Industrie-Elektronik & Schaltschrank-Standard
Hochleistungsschütze & 3-Kreis-Lastverteilung
Die Konstruktionsmerkmale der GSE Timer Box IV im Überblick:
-
Massive Schaltschütze (Contactor Relay): Funkenlöschende Schaltkammern unterbinden Lichtbogenbildung und verhindern das Verschweißen der Kontakte dauerhaft.
-
3-Phasen-Schuko-Split (3x 230V / 16A): Jeweils 4 Leuchtenausgänge sind einer separaten Zuleitung zugeordnet – schützt Standard-Leitungsschutzschalter vor Fehlauslösung.
-
Präzise 24-Stunden Grässlin-Schaltuhr: Hochwertiger Synchronmotor mit unverwüstlicher mechanischer Stift-Schaltung in 15-Minuten-Schritten.
-
Antizyklischer Nacht-Heizungskontakt: Schaltet Konvektoren oder Heizlüfter (bis 2.400 W) punktgenau beim Abschalten der Leuchten zu – stabilisiert das Dampfdruckdefizit (VPD).
-
Schlagfestes IP40-Sicherheitsgehäuse: Selbstverlöschender Kunststoff mit abgedichteten Kabeleinführungen für maximale Brandsicherheit im Technikbereich.
Anwendungsszenarien nach Setup-Größe
Die Timer Box IV bietet zuverlässige Skalierbarkeit für professionelle Großflächen:
💡
Klassische 12x 600W HPS/MH Großräume
Vollauslastung: Schaltet 12 Entladungslampen (7.200 W) vollkommen synchron. Die gewaltige induktive Abreißspannung wird im Schütz sicher abgefangen.
⚡
Moderne LED-Cluster & Multibar-Systeme
Inrush-Schutz: Elektronische Treiber besitzen massive Primärkondensatoren. Die GSE Schütze bewältigen die geballten Einschaltstromstöße ohne Verschleiß.
🌡️
Kombinierte Licht- & Wärmesteuerung
Automatischer Tag/Nacht-Wechsel: Licht aus = Heizung an. Verhindert nächtliche Taupunktunterschreitungen und schützt vor Botrytis (Grauschimmel).
Lastverteilung & Anschluss-Matrix
Einspeisung
3x 230V Schukozuleitung
Aufteilung: 3 getrennte Phasen/Kreise
Jeder Schukostecker versorgt eine Gruppe von 4 Lampensteckdosen (ca. 2.400 W pro Kreis).
Nachtheizung
1x Heizungs-Ausgang
Belastbarkeit: Max. 2.400 Watt
Schaltet automatisch über den Schütz-Öffnerkontakt ein, sobald die Lampenausgänge stromlos geschaltet werden.
Absicherung
3x 16A Leitungsschutz
Charakteristik: C16 empfohlen
Verhindert das Auslösen der Hausautomaten durch Einschaltstromspitzen der 4 Leuchten pro Kreis.
Schritt-für-Schritt: Fachgerechte Installation und Inbetriebnahme
1
Drei getrennte Stromkreise ermitteln & einspeisen
Verbinde die drei Schuko-Zuleitungen der Timer Box zwingend mit drei separat abgesicherten 230V-Steckdosen (idealerweise auf unterschiedlichen Phasen L1, L2, L3 im Sicherungskasten). Wichtig: Niemals alle drei Stecker in dieselbe Mehrfachsteckdose stecken!
2
Leuchten & optionale Heizung anschließen
Stecke die Netzstecker deiner bis zu 12 Leuchten in die nummerierten Lampensteckdosen. Falls gewünscht, verbinde deinen Radiator oder Heizlüfter mit der separat gekennzeichneten Heizungssteckdose.
3
Photoperiode an der Grässlin-Schaltuhr einstellen
Drehe das Ziffernblatt der mechanischen Uhr im Uhrzeigersinn auf die aktuelle Uhrzeit. Drücke die Schaltreiter für die gewünschte Lichtperiode nach außen (z. B. 18 Stunden für Wuchs, 12 Stunden für Blüte). Stelle den Handschalter auf das Uhren-Symbol.
Technische Daten im Überblick
| Hersteller & Serie |
G-Systems Engineering (GSE) | Timer Box Serie IV |
| Produktbezeichnung |
GSE Timer Box IV 12x 600W (3x Schuko) |
| Maximale Schaltleistung Licht |
12x 600 Watt (gesamt 7.200 W induktiv) |
| Netzeinspeisung |
3x 230 V AC / 50 Hz über 3 separate Schukostecker (je 16 A) |
| Heizungsausgang |
1x Schukosteckdose (max. 2.400 W ohmsche Last, antizyklisch schaltend) |
| Schaltrelais / Schütz |
Industrielles Mehrpol-Schaltschütz mit hoher Kontaktdruckkraft & Funkenlöschung |
| Integrierte Zeitschaltuhr |
Mechanische 24-Stunden-Schaltuhr (Grässlin, 15-Minuten-Taktung) |
| Schutzart (IP-Code) |
IP40 (geschützt gegen feste Fremdkörper > 1 mm) |
| Gehäusematerial |
Flammwidriger, schlagfester Kunststoff (Wandmontage vorbereitet) |
| Abmessungen & Gewicht |
ca. 500 x 160 x 115 mm / ca. 4,2 kg |
⚠️
Wichtiger Hinweis von Premium Genetics: Niemals an denselben Stromkreis anschließen!
Gefahr von Leitungsüberlastung & Kabelbrand: Die drei Schuko-Zuleitungskabel der GSE Timer Box IV dienen der physischen Lastaufteilung. Eine Standard-230V-Haushaltssteckdose ist mit maximal 16 Ampere (ca. 3.680 Watt) abgesichert. Werden zwei oder gar alle drei Stecker über Mehrfachsteckdosen an dieselbe Wanddose oder denselben Leitungsschutzschalter angeschlossen, fließen bei Vollast über 30 Ampere durch die Leitung. Die Sicherung löst aus oder die Unterputzleitung überhitzt akut.
Zwingende Vorgabe: Stecke jedes der drei Zuleitungskabel in eine Steckdose, die über einen eigenen Leitungsschutzschalter (vorzugsweise träge C16-Automaten auf getrennten Phasen) im Verteilerkasten abgesichert ist.
💡
Head-Grower Masterclass: Induktive Abreißfunken, Schütz-Galvanik & VPD-Nachtstabilität
1. Induktive Lasten & die Lenz'sche Regel beim Abschalten:
Konventionelle Vorschaltgeräte (KGV/EVG) enthalten massive Drosselspulen und Induktivitäten ($L$). Beim Abschalten des Stromkreises bricht das Magnetfeld der Spule schlagartig zusammen. Gemäß der Lenz'schen Regel ($U_{ind} = -L \cdot \frac{di}{dt}$) induziert diese rasche Stromänderung eine inverse Spannungsspitze von mehreren tausend Volt. Bei Standard-Schaltuhren zündet diese Hochspannung einen ionisierten Lichtbogen zwischen den Kontakten, der das Metall verflüssigt und die Kontakte untrennbar miteinander verschweißt. Die Industrie-Schütze der GSE Timer Box besitzen spezielle Blasmagnete und Lichtbogen-Löschkammern, die diesen Funken in Millisekunden löschen.
2. Inrush Current Management bei modernen LED-Treibern:
Auch moderne Schaltnetzteile verhalten sich extrem fordernd: Um den Leistungsfaktor zu korrigieren (PFC) und Gleichspannung zu glätten, sitzen im Eingangskreis große Pufferkondensatoren. Im ungeladenen Zustand erzeugen 12 parallel startende LED-Leuchten für 2 bis 5 Millisekunden einen Einschaltstrom von bis zu 400 Ampere. Das GSE Schütz verfügt über federbelastete AgSnO₂-Kontakte (Silber-Zinnoxid), die mechanisch mit hoher Schließkraft aufeinandertreffen. Dadurch wird Kontaktprellen physikalisch minimiert und Materialabtrag verhindert.
3. Vermeidung von Taupunktunterschreitung durch inverse Heizlogik:
Sobald 12 Leuchten synchron verlöschen, bricht die Wärmezufuhr abrupt ab. Warme Luft kann exponentiell mehr Feuchtigkeit halten als kühle Luft (Grown-Clapeyron-Zusammenhang). Kühlt der Raum bei unverändert hoher Pflanzentranspiration um 6 °C ab, schnellt die relative Luftfeuchte über 90 % rLF, der Taupunkt wird erreicht und Wasser kondensiert flüssig auf den Blütenkelchen (Grauschimmelgefahr). Die antizyklische Heizungssteckdose der Timer Box schaltet exakt im Moment des Lichtausfalls die Heizung zu, hält die Blatttemperatur stabil und verhindert gefährliche VPD-Crashs.
Typische Praxisfehler – und wie du sie vermeidest
-
Alle drei Schukostecker an eine Phase hängen: Führt zur massiven Überlastung des Neutralleiters und Auslösen des Hauptschalters – immer auf getrennte Stromkreise verteilen.
-
Schaltuhr gegen den Uhrzeigersinn drehen: Gewaltsames Drehen gegen die Laufrichtung zerstört das mechanische Zahnradgetriebe der Grässlin-Uhr – Ziffernblatt immer nur im Uhrzeigersinn stellen.
-
Heizungsausgang mit induktiven Lüftern überlasten: Die Heizungssteckdose ist für rein ohmsche Heizlasten bis maximal 2.400 W ausgelegt – niemals schwere Motoren oder weitere Lampen daran betreiben.
-
Timer Box auf dem feuchten Zeltboden ablegen: Das Gehäuse besitzt Schutzklasse IP40 und ist nicht strahlwassergeschützt – montiere die Box immer trocken und aufrecht an der Außenwand des Kulturraums.
Häufig gestellte Fragen (FAQ)
Warum besitzt die Timer Box drei Schukostecker statt eines Starkstromanschlusses?
Dies bietet maximale Flexibilität: Nicht jeder Anbauraum verfügt über eine 400V-Drehstrom-Wandsteckdose (roter CEE-Stecker). Durch die drei separaten 230V-Schukostecker kannst du die gewaltige Gesamtleistung von 7.200 Watt über Standard-Haushaltssteckdosen betreiben, indem du die Last auf drei separat abgesicherte Steckdosen im Gebäude aufteilst.
Können anstelle von 600W-Natriumdampflampen auch moderne LED-Leuchten angeschlossen werden?
Ja, absolut. Die verbauten Industrieschütze sind für hohe kapazitive Einschaltströme ausgelegt, wie sie bei elektronischen LED-Treibern (z. B. MeanWell, Inventronics) typisch sind. Du kannst problemlos moderne LEDs anschließen, solange die Gesamtlast pro 4er-Steckdosenreihe 2.400 Watt nicht überschreitet.
Wie genau funktioniert die integrierte Heizungssteckdose?
Die Heizungssteckdose arbeitet antizyklisch über den Öffnerkontakt (NC) des Schützes: Solange die Zeitschaltuhr die 12 Lampensteckdosen mit Strom versorgt, ist die Heizung stromlos geschaltet. Schaltet die Uhr das Licht ab, fällt das Schütz ab und schließt automatisch den Stromkreis für die Heizung. So wird die Dunkelphase zuverlässig temperiert, ohne dass tagsüber unnötig Heizstrom verbraucht wird.
